科研学术

近日，光电科学与工程学院陶斯禄教授团队在在高色纯度蓝光钙钛矿量子点发光二极管方面取得重要研究进展，相关成果以《Ultra-Low Efficiency Roll-Off High Color Purity Blue Perovskite Quantum DotLEDs with Exceeding 20% Efficiency》为题发表于国际知名光学期刊《Light: Science & Applications》。电子科技大学为第一完成单位，陶斯禄教授，苏州大学廖良生教授、王亚坤教授和哈尔滨工程大学毕成浩副教授为该论文的共同通讯作者，谢铭源老师、哈尔滨工程大学毕成浩副教授、硕士研究生魏仕博为该论文的共同第一作者。

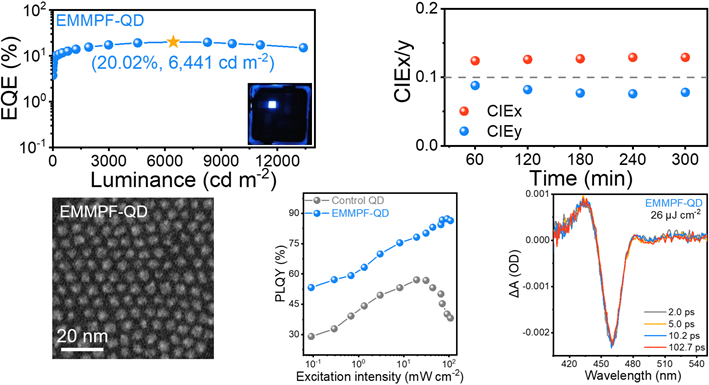

图.具有超低效率滚降的高色纯度蓝光钙钛矿量子点发光二极管

因具有发射光谱窄、缺陷容忍度高和可溶液加工等特性，钙钛矿量子点被认为是下一代高清显示的明星材料。在基于钙钛矿量子点的全彩化技术中，蓝光发光二极管的挑战性最大，目前难以同时实现高效率和低滚降，因此阻碍了其在高清显示领域的应用。

该研究通过向量子点表面引入多功能配体分子—1-乙基-3-甲基咪唑六氟磷酸盐（EMIMPF₆）解决了高色纯度蓝光钙钛矿量子点发光二极管在高外量子效率和高亮度之间的矛盾。具体而言，EMIMPF₆一方面钝化了量子点的悬键，将光致发光量子产率提升到92%，另一方面通过增强量子点的介电屏蔽效应有效抑制了俄歇复合。基于两种机制的共同作用，器件能够在6,441 cd m^-2的高亮度下实现20.02%的最大外量子效率，同时在106 cd m^-2的初始亮度下实现692分钟的运行半衰期。这代表了向用于高清显示的蓝光钙钛矿发光二极管迈出的重要一步。

论文链接：

https://www.nature.com/articles/s41377-026-02231-7?utm_source=rct_congratemailt&utm_medium=email&utm_campaign=oa_20260316&utm_content=10.1038/s41377-026-02231-7
